问一下知识点: 如何通过产品尺寸和接口定义查看开发板的1号引脚位置?

programcj · December 16, 2022, 7:03am

固件类型：官方提供的固件
固件文件名称：ROC-RK3588S-PC_Ubuntu20.04-Gnome-r21199_v1.0.1b_22
固件下载地址：官方下载
Log日志：R-C.jpg.tar

ROC-RK3588S-PC八核8K人工智能主板规格书.pdf

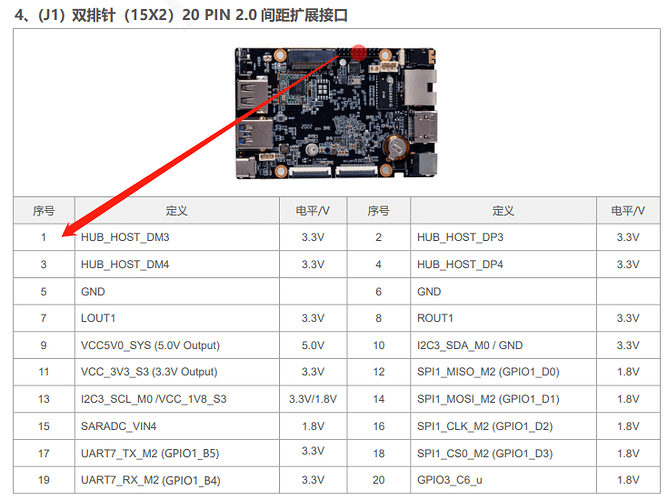

这里面怎么都不标记一下那个是第一号引脚, 我只能靠猜测:
从尺寸图看, 感觉是从左开始是第一号.
不知道对不对…

怎么硬件交流还需要上传日志?

tchip_askquestions

jpchen · December 16, 2022, 7:21am

{:4_123:} 好图，需要知道哪个引脚位置，可以说一下

programcj · December 16, 2022, 8:56am

jpchen 发表于 2022-12-16 15:21
好图，需要知道哪个引脚位置，可以说一下

从尺寸图看是左边还是右边是第一引脚?

jpchen · December 20, 2022, 1:20am

programcj 发表于 2022-12-16 16:56
从尺寸图看是左边还是右边是第一引脚?

programcj · December 20, 2022, 6:47am

收到, 主要是风扇已经安装上去了, 其他的几个针脚在正面看不到, 固此问一下

xun1731 · February 8, 2023, 8:35am

顺便接着问一下，这个J1双排针在这个板子上面的位置尺寸能给出来吗？需要把这20引脚扩展出来，USB2.0在系统里面有映射到吗，如果我用USB转串口芯片转出来后，能直接用吗
