Fireprime外接RGB888投影仪（光机: opd01m）原理和外接LCD是一样的
1.先看下硬件框图，LCD控制器引出的信号如下：
需要将LCD_D0~LCD_D23这24根管脚配置成LCD数据信号脚
如下图所示：
再加上LCD到行列同步信号：
LCD_DEN,LCD_CLK, LCD_VSYNC, LCD_HSYNC

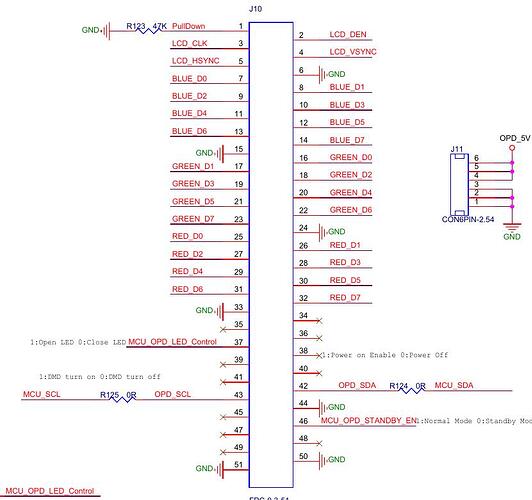

下面是光机到接口，红绿蓝分别是LCD_D0~LCD_D23,外加4个控制信号：
2.在软件上要这些管脚配置成相应到功能脚，且是在LCD控制器的DeviceTree中描述
下面看下LCD控制器在DeviceTree中的描述：
先来看下DeviceTree里LCD控制器的描述：
lcdc:lcdc@1010e000 {
compatible= "rockchip,rk312x-lcdc";
rockchip,prop= <PRMRY>;
reg= <0x1010e000 0x1000>;
interrupts= <GIC_SPI 9 IRQ_TYPE_LEVEL_HIGH>;
pinctrl-names= "default";
pinctrl-0= <&lcdc0_lcdc>;
clocks= <&clk_gates6 0>, <&dclk_lcdc0>, <&clk_gates61>, <&sclk_lcdc0>, <&pd_vop>, <&clk_cpll>;
clock-names= "aclk_lcdc", "dclk_lcdc", "hclk_lcdc","sclk_lcdc", "pd_lcdc", "sclk_pll";
rockchip,iommu-enabled= <1>;
status= "disabled";
};
看到 pinctrl-0= <&lcdc0_lcdc> 这里就是配置LCD控制器上管脚到地方
lcdc0_lcdc:lcdc0-lcdc{
rockchip,pins=
<LCDC0_DCLK>,
<LCDC0_DEN>,
<LCDC0_HSYNC>,
<LCDC0_VSYNC>;
rockchip,pull= <VALUE_PULL_DISABLE>;
};
可以很明确到看到这里将上面提到到4个控制信号配置成了相应的功能管脚
但是没有看到配置LCD_D0~LCD_D23?
这里解释下：我没有找到RK3128关于所有PIN脚MUX的配置文档，这样的文档在其他平台上都是会有很详细到说明的，所以我对各PIN脚MUX的信息都是通过看代码知道的，在内核中rockchip-rk312x.h这个文件里用宏来描述，但是未发现有LCD_D0~LCD_D9到描述，所以猜测很可能这24根PIN脚初始的功能就是LCD信号，所以只要不MUX成其他功能就可以正常使用。
3.根据光机芯片手册得到光机需要到LCD时序，根据这个时序来配置LCD控制器让其输出符合的时序：
光机需要的时序如下图：
根据这个时序配置,可以写出下面到时序描述文件OPD01M.dtsi
/{
disp_timings:display-timings {
native-mode= <&timing0>;
timing0:timing0 {
screen-type= <SCREEN_RGB>;
out-face = <OUT_P888>;
clock-frequency= <30240000>;
hactive= <854>;
vactive= <480>;
hback-porch= <40>;
hfront-porch= <50>;
vback-porch= <12>;
vfront-porch= <30>;
hsync-len= <16>;
vsync-len= <3>;
hsync-active= <1>;//active low
vsync-active= <1>;//active low
de-active= <0>;//active high
pixelclk-active= <1>;//active low
swap-rb= <0>;
swap-rg= <0>;
swap-gb= <0>;
};
};
};
4.如何使用这个新添加到时序
在rk3128-fireprime.dts中include上面这个dtsi
#include"OPD01M.dtsi"
引用disp_timings这个节点即可
注意：
1.由于LCD信号和以太网信号复用，所以需要去掉对以太网管脚的配置
2.另外代码中有些摄像头驱动也会复用到LCD信号，需要去掉，否则无法正常显示
