Arduino单片机创客进化之路——入门篇1.6《互动开始：制作一个按键开关》

_Sai · October 28, 2016, 7:07am

本帖最后由暴走的阿Sai 于 2016-10-28 15:07 编辑

Arduino的特点之一就是有趣的人机互动，要实现互动当然少不了输入设备。我们从最简单的输入设备按键来入手，今天就把按键控制加入1.5的LED流水灯实验上，通过按键控制流水灯方向。

器件

数量

Fireduino开发平台

1块

万用板

1块

LED（发光二极管）

4个（不同颜色）

220欧姆电阻

4个

杜邦线

若干

10K欧姆电阻

2个

按键

2个

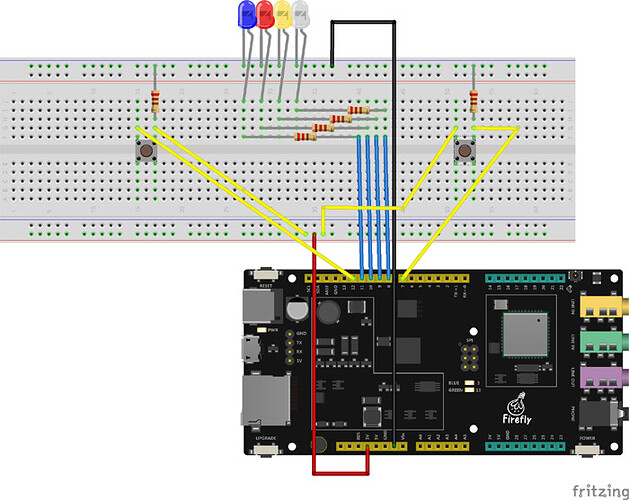

电路连接图如下：

实现原理：这次教程用到的按键是四角轻触开关，这种按键在电子产品很常用。它的原理如下图，12脚与34脚是相通的，在没按下的时候这两组是断开的，按下按键的时候1234则相通在一起。我们利用这个特性来制作开关

其次，我们这次用到了下拉电阻在没有按下按键的时候让引脚通过这个10K电阻接地。在按下按键的时候Fireduino上的3V输出口输出电平到输入检测口达到高电平。这样我们就可以通过读取电平来识别按键的状态了。

Arduino代码：

/*
 作者:暴走的阿Sai
 时间：2016年9月5日
 发表地址：[url]www.t-firefly.com[/url]
 程序说明：
 通过按键控制LED流水方向
 */
void setup() {
  // 初始化引脚8,9,10,11为输出
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);

  //初始化2,13引脚为输入
  pinMode(7, INPUT);
  pinMode(12, INPUT);
}

// the loop function runs over and over again forever
void loop() {
  int i,j;//设置变量i与变量j用于循环
  if(digitalRead(12) == HIGH )//检测12引脚为高的时候执行
  {
  for(i=8;i<=11;i++)
   {
    digitalWrite(i, HIGH);   // 设置引脚i为高电平
    delay(200);              // 延迟200毫秒
    digitalWrite(i, LOW);    // 设置引脚i为低电平
    delay(200);              // 延迟200毫秒
   }
  }

  if(digitalRead(7) == HIGH )//检测7引脚为高的时候执行
  {
  for(j=11;j>=8;j--)
   {
    digitalWrite(j, HIGH);   // 设置引脚j为高电平
    delay(200);              // 延迟200毫秒
    digitalWrite(j, LOW);    // 设置引脚j为低电平
    delay(200);              // 延迟200毫秒
   }
  }
}

运行效果如下：

主要用到的函数：

digitalRead()

———————————————————————————
【教程传送】Arduino单片机创客进化之路教程汇总贴
【Fireduino QQ交流群】：450340779
———————————————————————————

Firefly微信公众号阿Sai微博

———————————————————————————

Firefly官网：http://www.t-firefly.com

Firefly开源社区：http://developer.t-firefly.com
