Firefly-rk3288-reload 板子，目前我们通过看I2S 输出的电平只有2.0V左右，通过查看数据手册是3.3V啊，这个是软件上配置吗？目前我们准备替换es8323 （es8323 高电平1.5V）使用另一款语音芯片高电平至少2.3V以上,是不是软件上需要配置，我想让I2S 这边输出的高电平达到3.3V ，如何修改呢？
通过数据手册看提供给APIO4_VDD 是3.3V I2S这边应该就能输出3.3V高电平的啊
!(file:///C:/Users/sunzh/AppData/Roaming/Foxmail7/Temp-2988-20171228085049/Attach/Catch(12-28-11-1(12-28-13-46-20).jpg)
!(file:///C:/Users/sunzh/AppData/Roaming/Foxmail7/Temp-2988-20171228085049/Attach/Catch1A70(12-28-13-46-20).jpg)
请问I2S 输出的电平你测的是哪个脚？
おのみどり 发表于 2017-12-28 17:52
请问I2S 输出的电平你测的是哪个脚？
SCLK I2S_SDO0 这个输出波形得电压啊
sunzhguy 发表于 2017-12-29 09:32
SCLK I2S_SDO0 这个输出波形得电压啊
我测出来SCLK =1.6V，I2S_SDO0 =0.8V，请问你是怎么测出来有2.0V的？
嗯 1.69左右 可能我这边示波器不是很好，I2S_SDO0 播放音乐是2.0V 左右 那我的同你一样，我这边需要配置输出幅度高电平在3.3V 这个如何配置你知道吗？
改对应LDO
leung先森 发表于 2017-12-29 10:45
改对应LDO
在rk3288-firefly-reload.dts 里面改吗？ 改了几个参数都不对，我找到apio4_io_domain 改的，但是都不行，你说的ldo 是指那个参数
sunzhguy 发表于 2017-12-29 10:53
在rk3288-firefly-reload.dts 里面改吗？ 改了几个参数都不对，我找到apio4_io_domain 改的，但是都不行 …
原理图不是有VCCA_33吗，对应在pmu上面的LDO
如果改了也不行，那我也没办法了
leung先森 发表于 2017-12-29 10:45
改对应LDO
但是dts 里面有关apio4_io_domain 配置 vcc_io ，但是有何两个电源控制芯片有关，reload 板子使用的是act
8846 啊，为何下面有个k808 或者我理解错了压根就不是配置apio4_io_domain
我看rk3288.dtsi 里面有定义，但是就是不知道如何修改，你能说说吗？谢谢
leung先森 发表于 2017-12-29 11:01
原理图不是有VCCA_33吗，对应在pmu上面的LDO
如果改了也不行，那我也没办法了
原理图里面配置确实是3.3V 我测试也是对的 就是之前原理图里面APIO4_VDD 我测量过是3.3V的
sunzhguy 发表于 2017-12-29 11:05
但是dts 里面有关apio4_io_domain 配置 vcc_io ，但是有何两个电源控制芯片有关，reload 板子使用的是act …

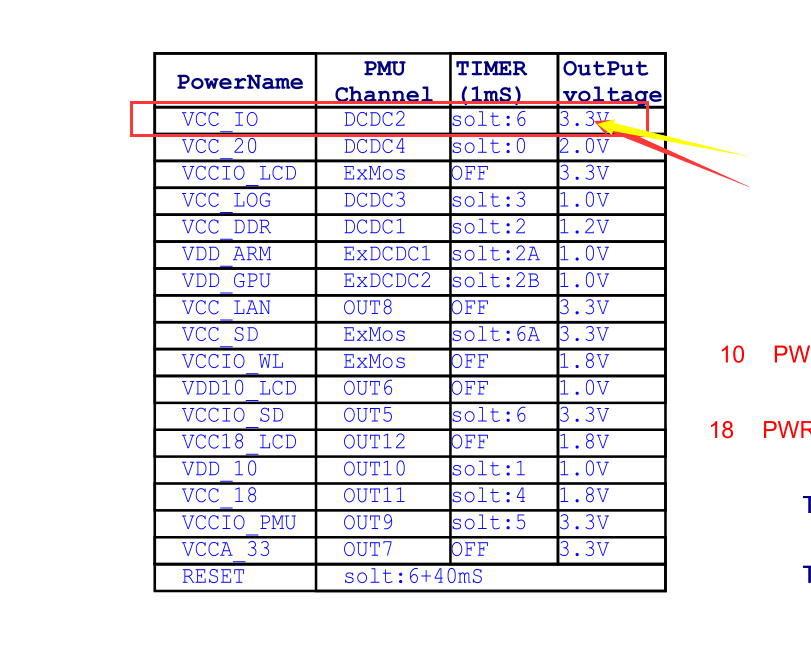

我看原理图里面是配置是成3.3V ，但是有一个voltage default 是关闭的，我下面有一张寄存器的图是选择电压的，1.8 或者3.3 我觉得就是如何开启这个3.3V 的问题了
你说I2S_SDO0 播放音乐是2.0V 左右，是用示波器看的峰峰值吗？你用电压表量一下看看是多少
你说I2S_SDO0 播放音乐是2.0V 左右，是用示波器看的峰峰值吗？你用电压表量一下看看是多少
おのみどり 发表于 2017-12-29 13:01
你说I2S_SDO0 播放音乐是2.0V 左右，是用示波器看的峰峰值吗？你用电压表量一下看看是多少
就是示波器看的啊，你的是多少呢？
示波器是准的 ，我是要看波形幅度高电平的电压
おのみどり 发表于 2017-12-29 13:01
你说I2S_SDO0 播放音乐是2.0V 左右，是用示波器看的峰峰值吗？你用电压表量一下看看是多少
我找过Firefly RK3288 板子不是reload 他们测试是3.3V 而且我用他的内核固件烧录就直接变成1.2V 而且是同一样的固件，你那边使用的reload 板子吗，你那边I2S 时钟 数据输出的波形幅值能达到3.3 吗？
おのみどり 发表于 2017-12-29 13:01
你说I2S_SDO0 播放音乐是2.0V 左右，是用示波器看的峰峰值吗？你用电压表量一下看看是多少
我找过Firefly RK3288 板子不是reload 他们测试是3.3V 而且我用他的内核固件烧录就直接变成1.2V 而且是同一样的固件，你那边使用的reload 板子吗，你那边I2S 时钟 数据输出的波形幅值能达到3.3 吗？
おのみどり 发表于 2017-12-29 15:05
用的也是Reload，通过示波器看I2S_SDO0高电平有3.88V，SCL也有3.56V
你好，你QQ 是多少啊？我QQ是596948157 能否发一份你那边kernel.img resource.img 同我这边测试下，我这边死活达不到
