每一对蓝牙设备的的通信都有一个连接的过程，而蓝牙4.0 与传统蓝牙的连接过程又有些不一样的，BLE4.0 的连接过程的先由从机（这里自然就是防丢器）先通过广播通道广播数据（advertising），主机（手机）监听广播通道，如果监听到有广播数据，则向其发送扫描请求（scan request），广播者接受到扫描请求后回复扫描响应（scan response）。流程如下图：
从机的广播关键有3点
1.广播的数据
2.扫描响应的数据
3.广播的时间间隙
回想一下FireBlue 开发板 烧录防丢器方案程序 上电后，需要向上拨动 joystick 才会开始广播，我们就从这里入手，找到按键处理函数，得到关键代码如下：
app_gap_adv_start_req(GAP_GEN_DISCOVERABLE|GAP_UND_CONNECTABLE,
app_env.adv_data, app_set_adv_data(GAP_GEN_DISCOVERABLE),
app_env.scanrsp_data,
app_set_scan_rsp_data(app_get_local_service_flag()),
GAP_ADV_FAST_INTV1, GAP_ADV_FAST_INTV2);
F12 得到函数原型与参数注释如下
****************************************************************************************
* @brief Start the device to advertising process. *//**
*
* @param[in] mode Device mode to set, possible values are:
* - GAP_NON_DISCOVERABLE
* - GAP_GEN_DISCOVERABLE
* - GAP_LIM_DISCOVERABLE
* - GAP_NON_CONNECTABLE
* - GAP_UND_CONNECTABLE
* - GAP_DIR_CONNECTABLE
* @param[in] adv_data Pointer to advertising data used in the advertising packets
* @param[in] adv_data_len The length of advertising data
* @param[in] scan_rsp_data Pointer to Scan Response data used in the advertising packets
* @param[in] scan_rsp_data_len The length of Scan Response data
* @param[in] adv_intv_min Minimum interval for advertising
* @param[in] adv_intv_max Maximum interval for advertising
* @response GAP_SET_MODE_REQ_CMP_EVT
* @description
*
* This function is used to set the device to advertising.
*
* @note
* The stack will keep advertising with new parameters if calling this function in advertising state.
* The adv_intv_min and adv_intv_max shall not be set to less than 0x00A0(100 ms) if the mode
* is GAP_NON_DISCOVERABLE.
****************************************************************************************
*/
void app_gap_adv_start_req(uint16_t mode, uint8_t *adv_data, uint8_t adv_data_len,
uint8_t *scan_rsp_data, uint8_t scan_rsp_data_len,
uint16_t adv_intv_min, uint16_t adv_intv_max)；
第一个参数为广播的模式，
第二、第三为广播的数据的指针和长度。
第四、第五为扫描响应的数据指针和长度。
第六、第七为广播间隙的最小和最大值。
跟进app_gap_adv_start_req 得知，实质是TASK_APP 向 TASK_GAP 发送了一个GAP_SET_MODE_REQ 消息，消息携带了的参数为广播的内容。
struct gap_set_mode_req *msg = KE_MSG_ALLOC(GAP_SET_MODE_REQ, TASK_GAP, TASK_APP,
gap_set_mode_req);
应用层与协议栈的交互是通过消息投递系统实现的，当TASK_GAP层完成设置广播参数的设定后会向TASK_APP，发送GAP_SET_MODE_REQ_CMP_EVT 消息，该消息的处理函数为：
{GAP_SET_MODE_REQ_CMP_EVT, (ke_msg_func_t) app_gap_set_mode_req_cmp_evt_handler}
跟进该函数，函数根据任务当前状态做出相应的处理。
跟进app_set_adv_data(GAP_GEN_DISCOVERABLE)
从源码解析出来的函数功能为设置app_env.adv_data 即广播数据为发现模式和名字
跟进app_set_scan_rsp_data(app_get_local_service_flag())从源码解析出来的函数功能为设置app_env.scanrsp_data 即扫描响应数据为Profiles 的UUID

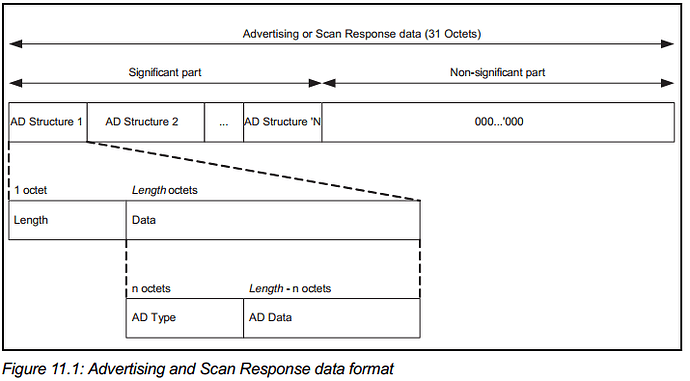

前面提到的 2个函数所组织的返回数据类型参考蓝牙标准规范v4.0，以下为从规格书截图，
所提供截图为广播、扫描响应数据格式 ，可以广播数据的内容，这里还得读者自己去查阅，理解得更为通透。
在两个广播事件之间有一个间隔，如下图
计算公式为：T_advEvent = advInterval + advDelay
其中:
advInterval 应为0.625ms 的整倍数，并且在20ms~10.24s 之间
advDelay 是一个随机值 ，在 0~10ms 之间
这里的广播间隙会影响BLE 的功耗，如果时间间隙过小，会频繁广播，加大功耗，间隙过大，被发现的过程就会增大，这里还得按照需求适当调整。
最后我们用Light Blue 探测 广播的内容，均为所设置的 内容，包括了发现模式，设备名称，Profiles UUID。
