目前，我正在对板载的 RK3588 主控 以及 RK1828 协处理器 进性能评估。为了更好地了解它们在不同负载下的独立真实功耗和峰值电流，准备使用硬件仪器对这两个芯片的电源域进行物理交叉测量。
为了准确在物理板上找到对应的电流采样电阻（检流电阻）或电压测试点，希望能获得以下技术支持：
-
底板相关的参考文件：能否提供底板的 PDF 原理图以及 PDF 丝印图/点位图？
-

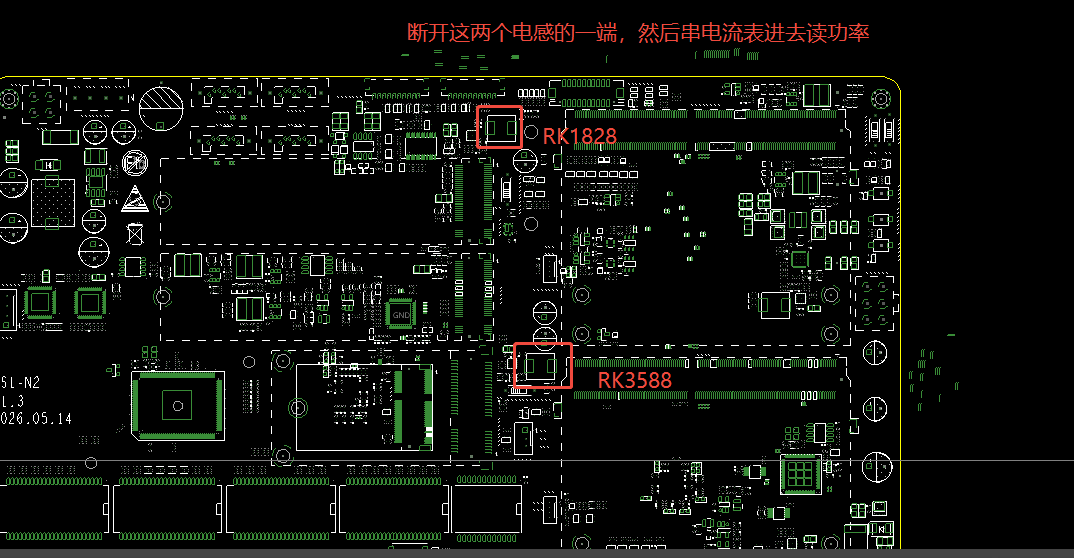

硬件测试点指引（备选方案）：如果出于公司政策限制，无法向个人用户提供完整的原理图和 PCB 文件，能否请技术支持工程师协助，在板子的实物图或局部走线截图上，直接帮我圈出 RK3588 和 RK1828 核心电源域对应的电流采样电阻（或关键测试点）的具体位置？
-

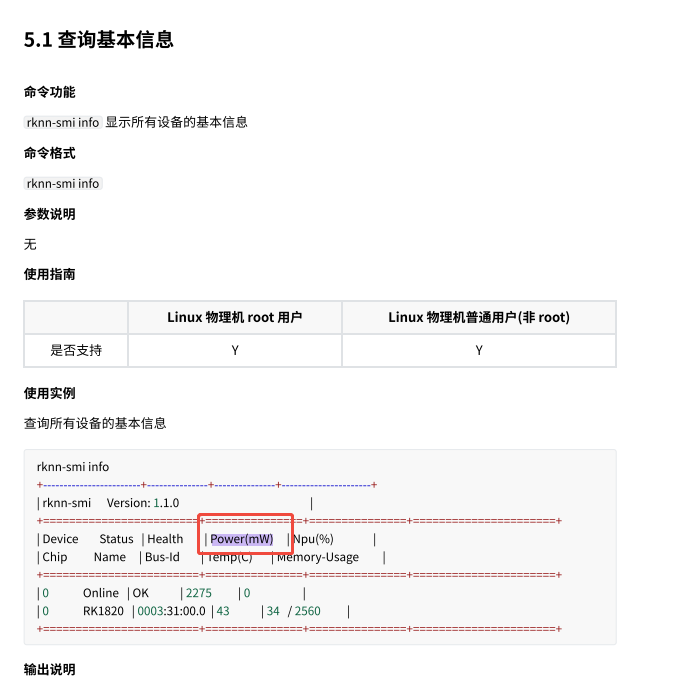

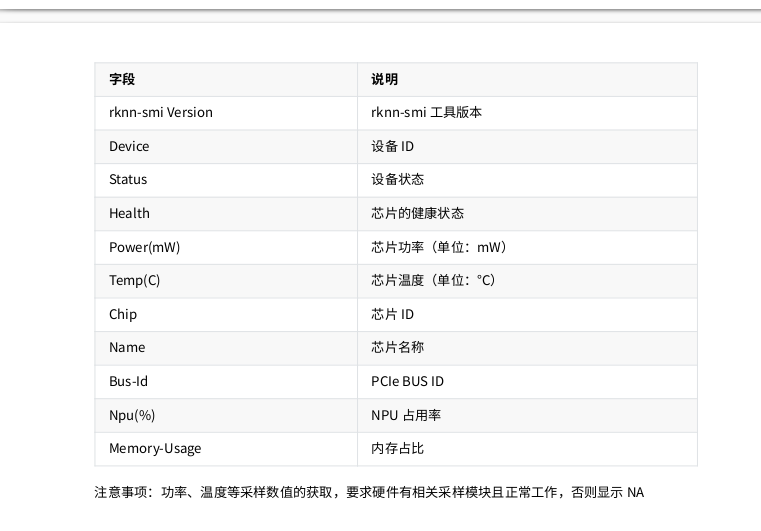

软硬件协同测试指导：官方是否有推荐的功耗测量方法？除了使用rknn-smi获取温度数据之外
