固件类型：官方提供的固件
固件文件名称：ROC-RK3588S-PC-EXT_Ubuntu20.04-Gnome-r2407_v1.1.1a
固件下载地址：百度网盘
Log日志：test.log
本帖最后由 vanqilin 于 2023-7-13 18:46 编辑
按照官方手册操作DIN, 并没有检测到电平值的变化
导出gpio122
tchip_askquestions
test.log (12 Bytes)
按照官方手册操作DIN, 并没有检测到电平值的变化
要接12V电源。上面那层扩展板子的12V电源
799959745 发表于 2023-7-14 11:11
要接12V电源。上面那层扩展板子的12V电源
需要拆开壳子接吗？有没有文档？DOUT为什么是正常的
有个12V电源的接口的。很明显的，用普通12V电源接入就能让继电器工作了
799959745 发表于 2023-7-14 11:31
有个12V电源的接口的。很明显的，用普通12V电源接入就能让继电器工作了
可是，我用的就是12v电源，否则如何启动的呢

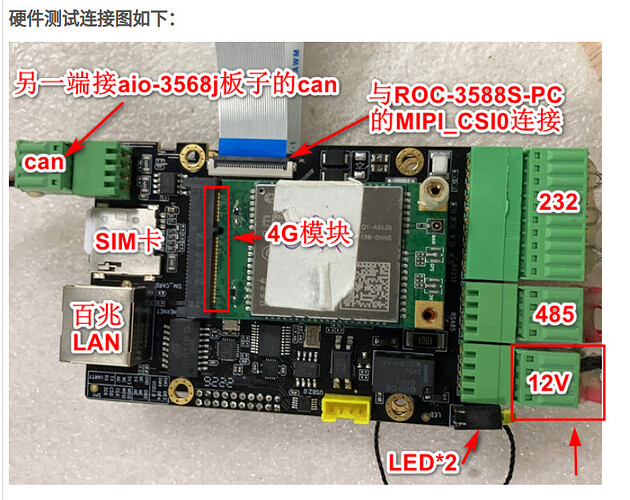

图片的右下角有个12V。需要接入才能使用继电器。
需要接入扩展板上的电源 12V 进行测试
继电器与led绿灯为同一个GPIO控制（GPIO3_C1），因此只要配置灯节点即可，如需控制继电器那么控制绿灯就是控制继电器。
# 打开继电器命令(会听到继电器啪一声吸合)
echo 1 > /sys/devices/platform/leds/leds/ext_led2/brightness
通过export方式验证输入有效：
# 管脚号为 GPIO3_D2
echo 122 > /sys/class/gpio/export
# 确认 gpio 的属性为输入模式(in)
cat /sys/class/gpio/gpio122/direction
# 接入 12V 电源且继电器打开得到的值为 0
# 不接入 12V 电源且继电器打开得到的值为 1
cat /sys/class/gpio/gpio122/value
799959745 发表于 2023-7-14 15:00
需要接入扩展板上的电源 12V 进行测试
继电器与led绿灯为同一个GPIO控制（GPIO3_C1），因此只要配置灯节点 …
谢谢您的解答，已经解决了，才发现输入需要5V电压驱动光耦
799959745 发表于 2023-7-14 15:00
需要接入扩展板上的电源 12V 进行测试
继电器与led绿灯为同一个GPIO控制（GPIO3_C1），因此只要配置灯节点 …
不过看起来，wiki上面的文字描述有点误导性，说是 INPUT 和 INPUT_COM导通就能检测到电平变化，实际上需要输入5V电压
wiki 上面上有误要修改，最近会修改文字描述
